QY-IRA001-B

约 2728 字RS485BLE蓝牙

QY-IRA001-B 是本公司自主研发的RS485/BLE 蓝牙透传模块。设备可以在 RS485 与 BLE 低功耗蓝牙之间双向透明传输数据，用于给 PLC、组态屏、仪表、控制器及其他 RS485 串口设备增加 BLE 无线通信能力。

产品功能：

RS485 接收的数据自动发送到 BLE，BLE 接收的数据自动发送到 RS485。
透明传输原始数据，不限制 Modbus RTU 或其他自定义串口协议。
RS485 支持设置波特率、数据位、停止位和校验位，波特率范围为1200～460800 bps。
使用 BLE 5.2 低功耗蓝牙，可通过配套微信小程序进行参数配置和串口数据调试。

产品功能定制

如果我们的产品功能无法满足您的需求, 可以联系我们按照你的功能需求单独定制设备功能
我们支持定制产品标签 LOGO 支持上位机软件定制, 参数配置软件定制, 数据采集上云端服务器对接

硬件手册

关于产品子型号说明

QY-IRA001-B 仅用于 RS485 与 BLE 双向透明传输，不提供红外抄表及仪表协议转换功能。
如需 DL/T 645、DL/T 698、CJ/T 188 红外抄表功能，请查看 QY-IRA001 产品文档。

接口说明

线色	功能	接线说明
红线	VCC	接直流电源正极，支持`3.3～24VDC`
黑线	GND	接直流电源负极
黄线	RS485 A	接目标 RS485 设备的 A 端
蓝线	RS485 B	接目标 RS485 设备的 B 端

接线注意

RS485 A、B 接反会导致无法通信。设备与目标 RS485 设备应共用可靠的电气参考；现场干扰较强或距离较长时，应使用双绞线并远离强电、电机和变频器。

硬件参数

参数	说明
工作电压	`3.3～24VDC`直流供电，具有防接反保护
电源防护	600W TVS 防静电、防浪涌保护，自恢复保险丝过流保护及过压保护
通讯防护	RS485 提供 600W TVS 防静电、防浪涌保护及自恢复保险丝过流保护
设备功耗	12V 静态约 9mA（0.1W），满载约 11.5mA（0.14W）
BLE 蓝牙	BLE 低功耗蓝牙 5.2，不支持经典蓝牙
RS485	波特率`1200～460800 bps`；数据位 8 位；停止位 1、2 位；支持无校验、奇校验、偶校验
默认串口参数	`115200，8N1`
配置方式	电脑参数配置软件、微信小程序
工作温度	-35～75℃
工作湿度	5%～95%RH（无凝露）
存储温度	-40～85℃
产品尺寸	`48.5 × 37.5 × 17 mm`
线缆长度	标配 1 米
安装方式	使用标配 3M 胶粘贴固定

RUN 指示灯说明

闪烁时间	设备状态
`100ms`快闪	设备处于参数配置模式
`1500ms`闪烁	设备正常工作
`3000ms`闪烁	设备参数异常，请联系厂家处理
`5000ms`闪烁	设备运行异常，请联系厂家处理

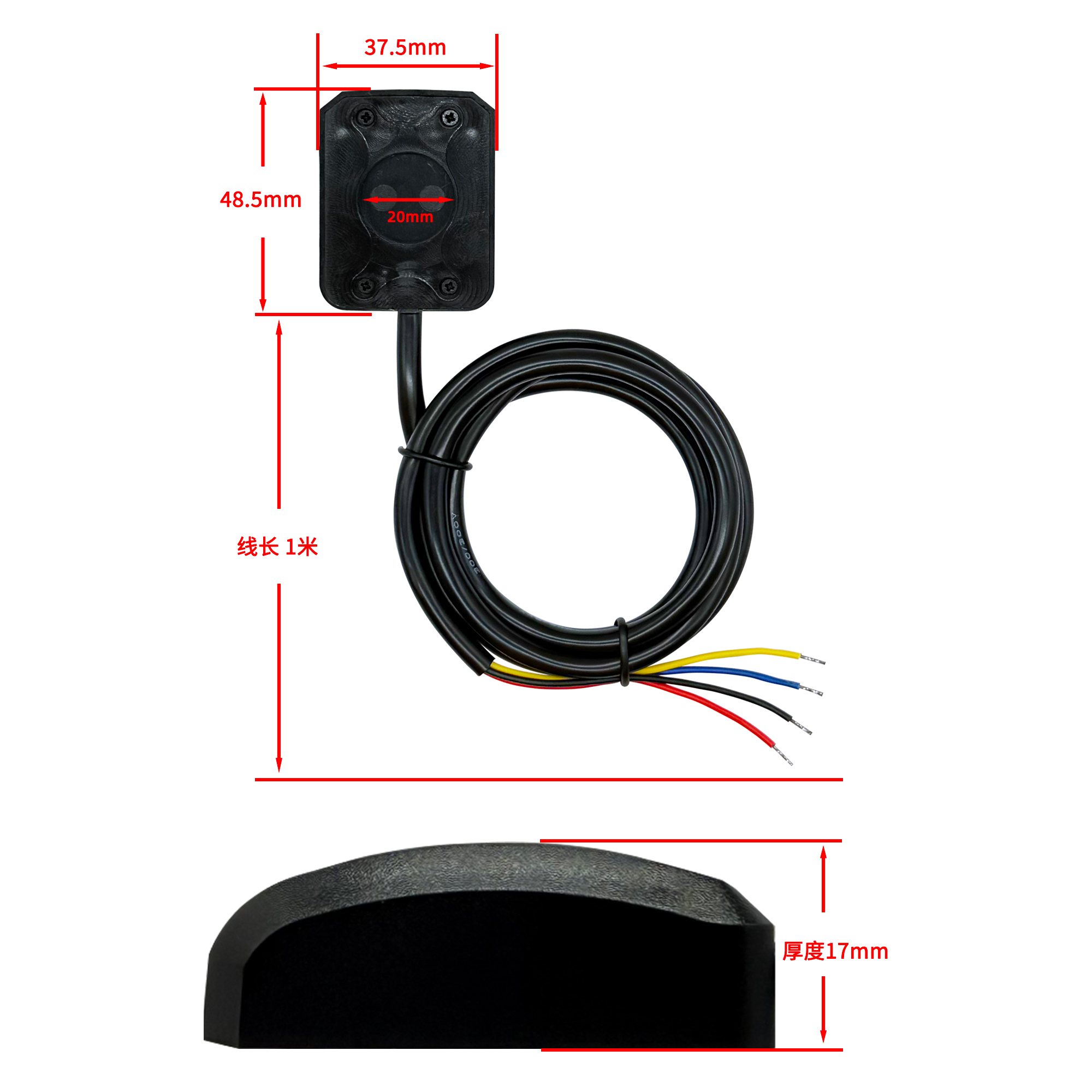

产品尺寸图

产品接线图

RS485布线规范

手拉手布线优点

设备采用手拉手方式串联, 故障点定位直观, 维护更加方便
总线没有长分支, 可以减少阻抗突变和通讯信号反射
总线两端可按实际线缆情况安装100-120Ω终端电阻, 提高长距离通讯稳定性
通讯线建议使用双绞线并远离强电、电机、变频器等干扰源
同一条 RS485 总线同一时刻只能有一个主站发送通讯指令

星型布线缺点

星型布线或过长分支会造成信号反射, 可能出现通讯超时、乱码和偶发丢包。多台设备并联时应沿主干线依次串联, 不建议直接从一个接线点拉出多条长支线。

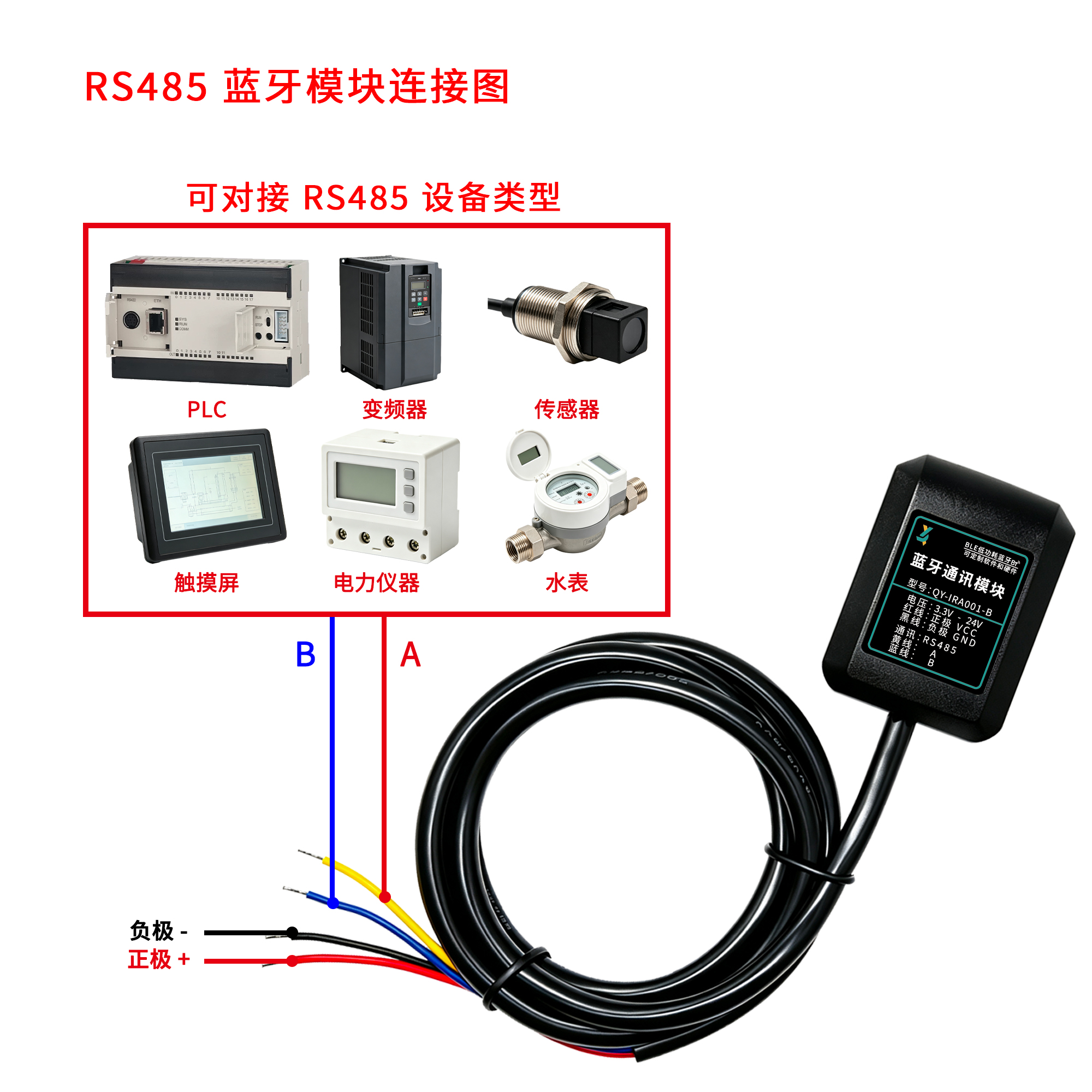

连接 PLC 或组态屏接线图

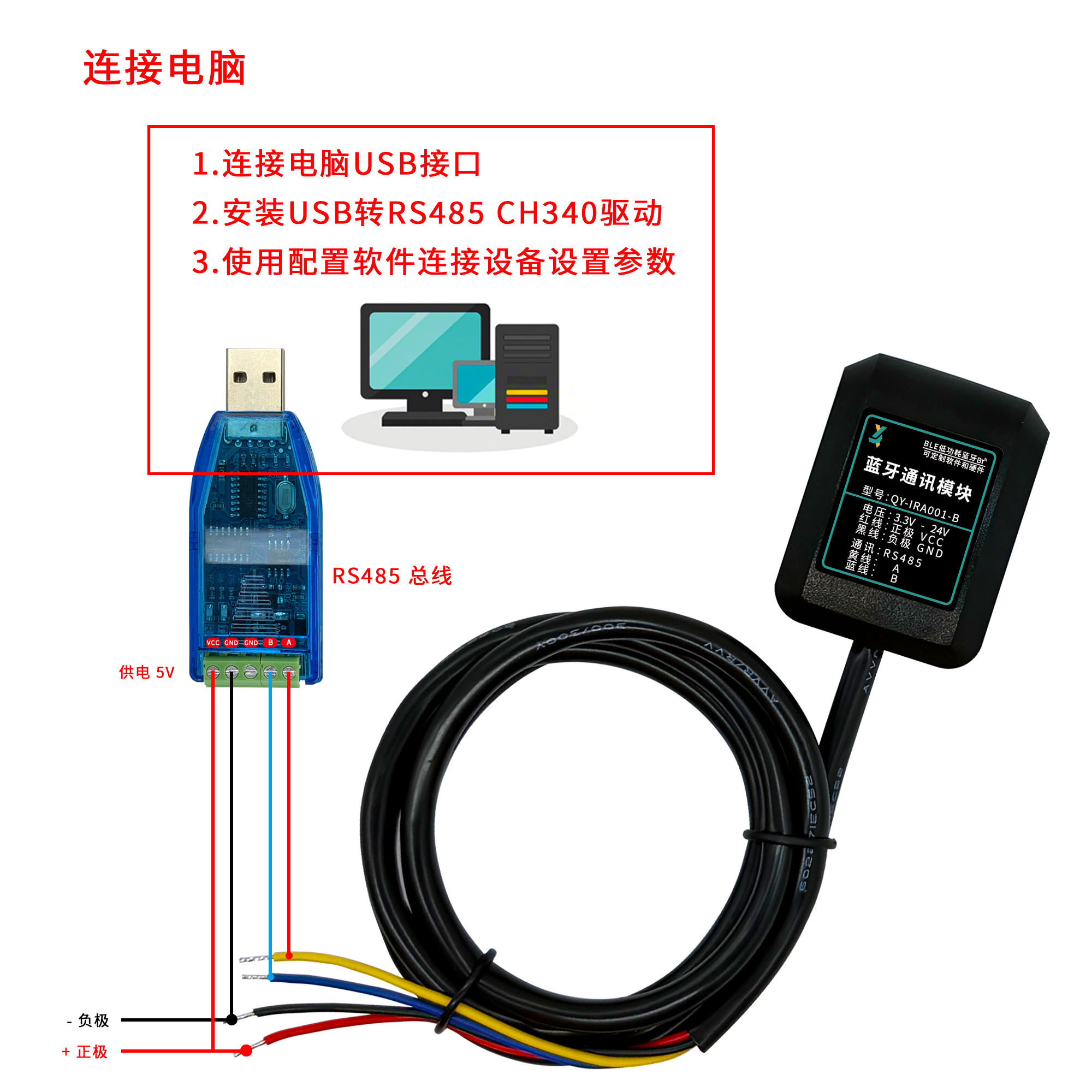

连接电脑接线图

接线示例

将 QY-IRA001-B 并联到目标设备的 RS485 A/B 接口后，手机、小程序或其他 BLE 主机即可通过本模块与目标设备通信。QY-IRA001-B 负责数据透传，不改变目标设备的站号、功能码或数据内容。

主站冲突

如果 BLE 端和原有 RS485 主站可能同时向同一台设备发送指令，应由应用程序或现场操作流程避免同时通信。透明传输功能不会自动仲裁两个主站的请求。

软件手册

软件下载

【设备参数配置软件】点击下载
设备如何连接电脑修改参数, 请参考连接电脑接线图
【USB 转 RS485 串口驱动 CH340，如已安装则无需重复安装】点击下载

连接配置软件

按接线表给设备供电，并通过 USB 转 RS485 连接电脑。
在产品列表中选择QY-IRA001，打开参数设置页面。
点击连接设备，选择 USB 转 RS485 对应的电脑 COM 口。
新设备使用默认参数115200，8N1连接；如果修改过串口参数，应使用修改后的参数连接。
连接成功后读取设备参数，按目标 RS485 设备的参数完成设置并保存。

无法连接设备

配置软件需要独占电脑串口。连接失败时，请检查供电、COM 口、A/B 接线及串口参数，并关闭其他占用该串口的软件。PLC、串口调试工具和配置软件不要同时向设备发送数据。

基本参数

参数	作用与设置建议
设备状态指示灯	可关闭正常工作状态下的 RUN 灯闪烁；配置模式提示不受影响
RS485 波特率	必须与连接的 PLC、仪表或控制器一致
数据位、停止位、校验位	必须与目标 RS485 设备的串口格式一致
EN 翻转延迟、字符传输延迟	正常使用默认值；确认存在收发方向切换或数据不完整问题时再逐步调整

修改参数并重启后，设备将按新参数工作；下次通过 RS485 连接配置软件时，也必须使用新的串口参数。

RS485 与 BLE 双向透明传输

视频演示教程

RS485 接收到的原始数据会发送到当前连接的 BLE 主机，BLE 主机发送的数据会原样转发到 RS485。设备不解析业务协议，因此可用于 Modbus RTU 及其他自定义串口协议；通信是否成功仍取决于两端串口参数、数据帧格式和目标设备协议是否一致。

BLE 数据长度

BLE 单次发送的有效数据最大为244 字节，设备内部支持对不超过512 字节的数据进行自动分包处理。超过设备处理长度时，需要由上位机或应用程序自行拆分；连续发送多包数据时应保留适当间隔，避免接收端处理不及时造成丢包。

通信测试

设置并保存与目标设备一致的 RS485 参数，然后按提示重启设备。
使用微信小程序柒云蓝牙助手连接设备。
打开小程序内的串口调试工具，通过 BLE 发送一条目标设备支持的指令。
检查是否收到目标设备经 RS485 返回的数据。
也可以从 RS485 侧发送数据，检查小程序是否收到相同内容，以验证双向透传。

蓝牙的使用

BLE 低功耗蓝牙

本产品使用 BLE 低功耗蓝牙，不支持经典蓝牙。Windows 10、Windows 11 电脑需要具备 BLE 硬件和系统支持才能连接。

在线蓝牙调试

支持 Web Bluetooth 的浏览器可以打开在线蓝牙调试页面连接设备。建议使用 Google Chrome 或其他 Chromium 内核浏览器。

微信小程序调试

使用微信扫描上方小程序码，或搜索柒云蓝牙助手。
在产品列表中选择QY-IRA001。
同意小程序申请的蓝牙权限，并开启手机蓝牙。
搜索并连接名称以BT_开头的设备。
进入参数配置或串口调试页面进行操作。

连接成功后可读取、修改并保存设备参数：

常见问题

蓝牙可以连接，但 RS485 设备没有响应

核对目标设备的波特率、数据位、停止位和校验位。
检查 RS485 A/B 是否接反，以及目标设备是否正常供电。
确认发送的站号、功能码或自定义协议指令是目标设备支持的内容。
暂时断开其他 RS485 主站，避免多主站同时发送造成冲突。

RS485 数据乱码或不完整

确认通信双方的串口参数完全一致。
降低波特率并缩短线缆测试，排查干扰和信号反射。
避免连续无间隔发送大量 BLE 数据。
EN 翻转延迟和字符传输延迟通常保持默认；确需调整时应逐步测试。

搜索不到蓝牙设备

确认设备供电正常，并靠近设备重新搜索。
确认手机蓝牙已开启，且已允许微信或浏览器使用蓝牙权限。
检查设备是否已经被另一台手机或电脑连接；断开原连接后再搜索。
本产品使用 BLE，不要在经典蓝牙配对列表中查找或配对。
