QY-IRA001
QY-IRA001 是本公司自主研发的红外抄表/蓝牙通讯模块系列产品, 设备支持把RS485/蓝牙通讯的数据自动转换为38KHz红外载波信号与仪表进行通讯, 支持DLT645 DLT698 CJ/T188 Modbus RTU多种协议数据采集, 同时支持蓝牙转RS485通讯, 可用于给 PLC、4G 网关或其它 RS485 串口设备增加 BLE 低功耗蓝牙通讯能力。
支持多种功能：
产品功能定制
如果我们的产品功能无法满足您的需求, 可以联系我们按照你的功能需求单独定制设备功能
我们支持定制产品标签 LOGO 支持上位机软件定制, 参数配置软件定制, 数据采集上云端服务器对接
硬件手册
关于产品子型号说明
该系列产品目前区分3个版本子型号, 不同型号之间支持的工作模式不同, 请以购买产品时的订单和产品标签为准。使用配置软件读取设备参数后, 软件只会显示当前型号支持的功能页面。
| 编号 | 型号 | 支持工作模式 |
|---|---|---|
| 1 | Modbus 红外抄表 QY-IRA001 QY-IRA001-A | 2、RS485/蓝牙 透传到红外抄表 3、DLT645/DLT698/CJ-T188 转 Modbus RTU |
| 2 | 透传型红外抄表 QY-IRA001-C | 2、RS485/蓝牙 透传到红外抄表 |
| 3 | RS485蓝牙透传模块 QY-IRA001-B | 1、RS485/蓝牙 互相透传 |
文档查看提示
本产品文档内容比较多, 正常无需查看全部文档, 您只需要按照你购买的具体产品子型号, 查看相关支持的工作模式的部分文档内容即可

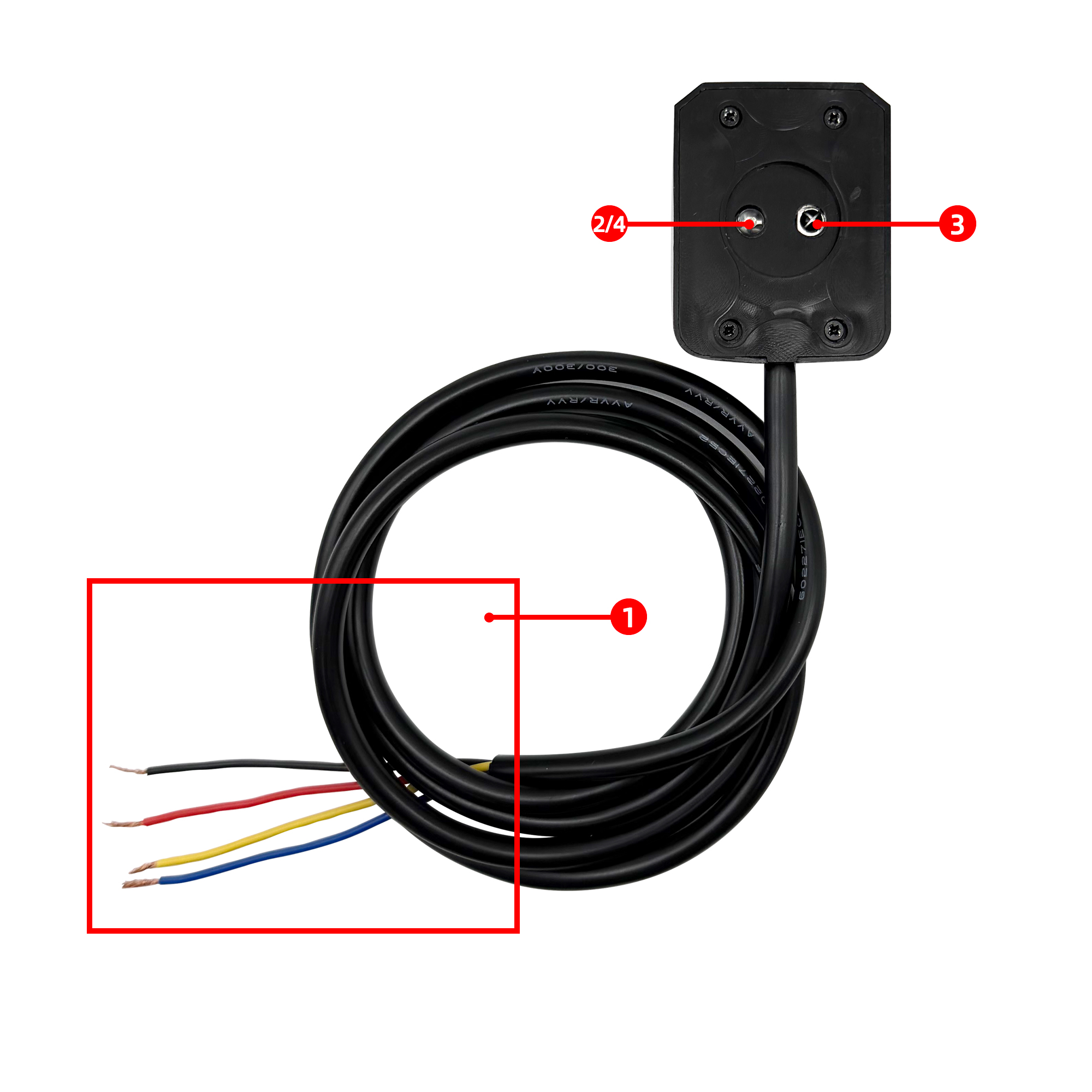

硬件介绍
| 编号 | 功能 | 描述 |
|---|---|---|
| 1 | 线缆 | 红线VCC接电源正极, 黑线GND接电源负极, 支持3.3-24V直流供电RS485通讯: 黄线 A, 蓝线 B |
| 2 | 红外发射 | 向仪表发射38KHz红外载波通讯信号 |
| 3 | 红外接收 | 接收仪表返回的红外通讯数据 |
| 4 | RUN 指示灯 | 指示设备运行状态, 可通过配置软件关闭正常工作时的闪烁 |
硬件参数
| 参数 | 说明 |
|---|---|
| 工作电压 | 电压输入范围3.3-24VDC 直流电, 具有防接反保护 |
| 电源防护 | 供电端提供 600W TVS 防静电防浪涌保护、自恢复保险丝过流保护、过压保护 |
| 通讯防护 | RS485 提供 600W TVS 防静电防浪涌保护、自恢复保险丝过流保护 |
| 设备功耗 | 12V 静态 9mA(0.1瓦)、12V 满载 11.5mA(0.14瓦) |
| 指示灯 | 有1个设备运行状态指示灯, 在红外发射管旁边 |
| BLE蓝牙 | BLE 低功耗蓝牙 5.2 |
| RS485 | 波特率1200 ~ 460800bps数据位 8 位 停止位 1 位、2 位 校验位 无校验、奇校验、偶校验 设备默认参数: 115200 8 1 N |
| 红外通讯 | 使用38KHz红外载波通讯距离 0-3 米, 角度正负 15 度左右 波特率 600/1200/2400/4800bps常用数据格式 8N1 8E1 8O1设备默认参数: 1200 8 1 E |
| 支持协议 | DL/T645-1997、DL/T645-2007、DL/T698.45-2017、CJ/T188-2004、CJ/T188-2018、Modbus RTU |
| 配置软件 | 有电脑参数配置软件、微信小程序参数配置软件 |
| 工作温度 | -35 - 75℃ |
| 工作湿度 | 5% - 95%RH (无凝露) |
| 存储温度 | -40 - 85℃ |
| 产品尺寸 | 48.5 x 37.5 x 17 长宽高, 单位/毫米 |
| 线缆长度 | 标配 1 米线 |
| 安装方式 | 通过标配 3M 胶粘贴到安装位置 |
RUN 指示灯说明
| 闪烁时间 | 设备状态 |
|---|---|
100ms快闪 | 设备处于参数配置模式 |
1500ms闪烁 | 设备正常工作 |
3000ms闪烁 | 设备参数异常, 请联系厂家处理 |
5000ms闪烁 | 设备运行异常, 请联系厂家处理 |

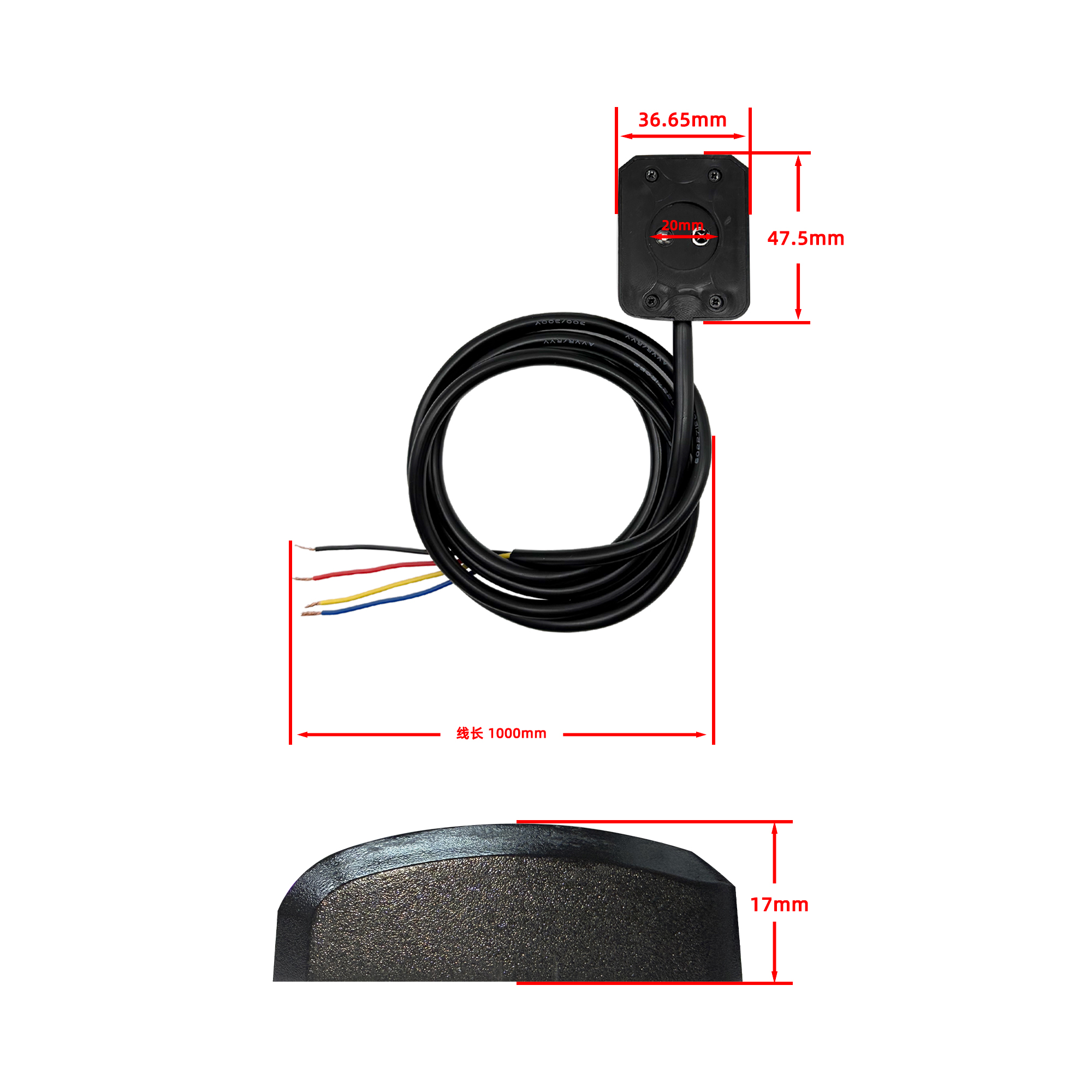

产品尺寸图

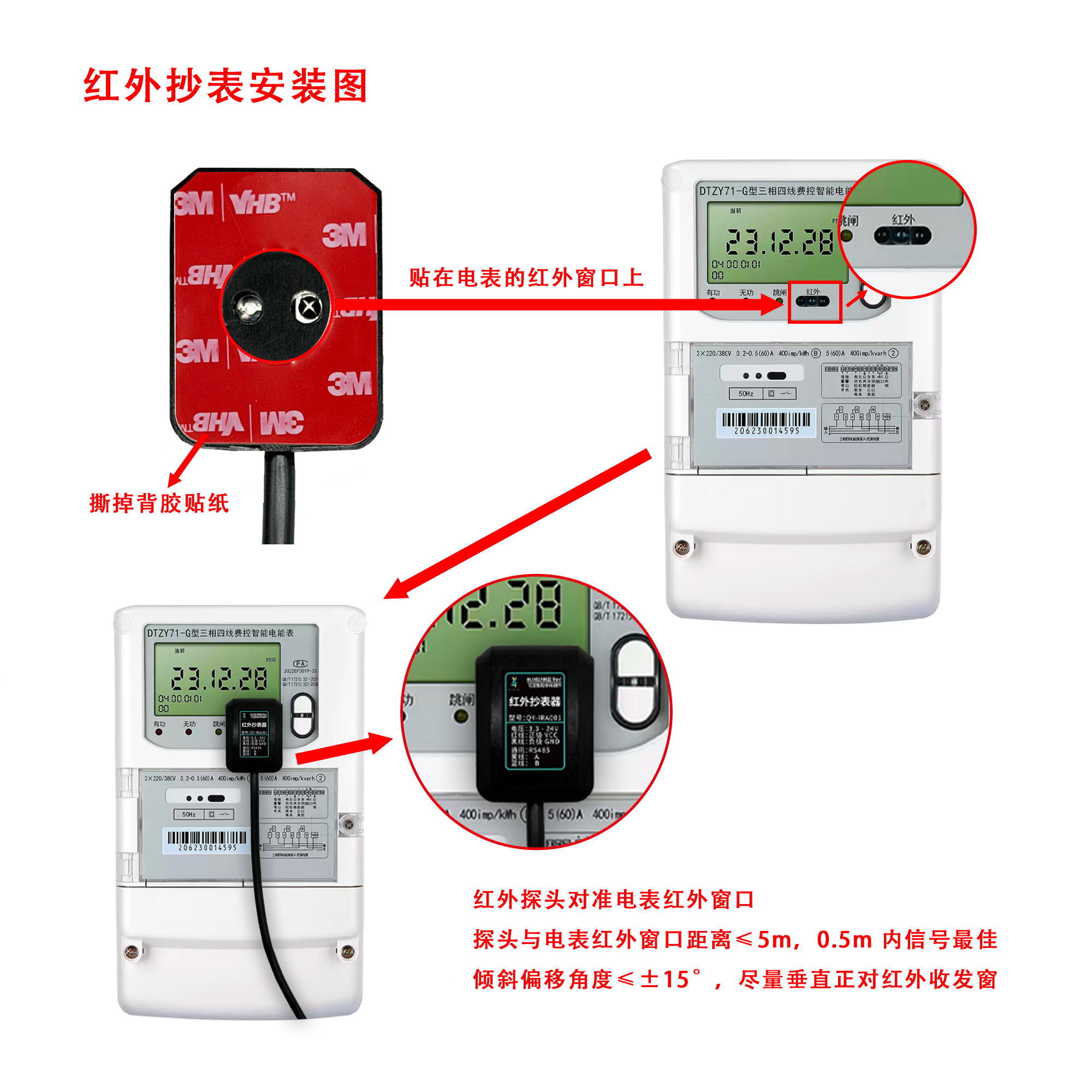

设备安装指引
注意事项
红外收发头应正对仪表红外窗口并固定, 调试时建议先缩短距离。请避免阳光、强灯光或其它红外信号直接照射接收头, 同时保持仪表窗口和红外收发头表面清洁。
产品接线图
RS485布线规范
手拉手布线优点
- 设备采用手拉手方式串联, 故障点定位直观, 维护更加方便
- 总线没有长分支, 可以减少阻抗突变和通讯信号反射
- 总线两端可按实际线缆情况安装
100-120Ω终端电阻, 提高长距离通讯稳定性 - 通讯线建议使用双绞线并远离强电、电机、变频器等干扰源
- 同一条 RS485 总线同一时刻只能有一个主站发送通讯指令
星型布线缺点
星型布线或过长分支会造成信号反射, 可能出现通讯超时、乱码和偶发丢包。多台设备并联时应沿主干线依次串联, 不建议直接从一个接线点拉出多条长支线。

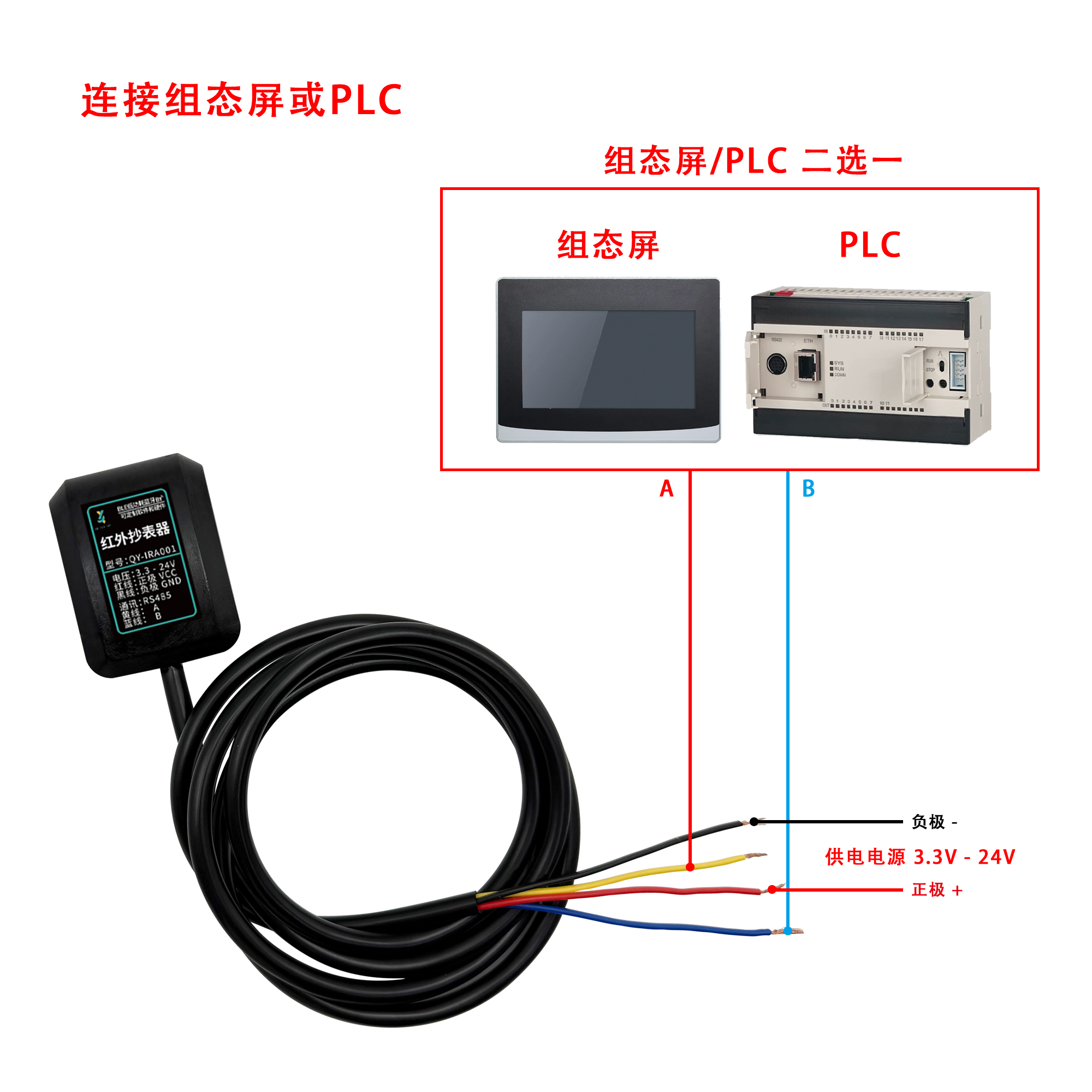

连接 PLC 或组态屏接线图
并联多台设备接线图
多台设备并联到同一条 RS485 总线时, 每台设备的 Modbus RTU 从站地址必须不同, 120欧姆终端电阻只安装在物理总线两端。
连接 4G 网关接线图
4G 网关作为 Modbus RTU 主站使用时, 网关的波特率、数据位、停止位、校验位必须与 QY-IRA001 的 RS485 参数完全一致。

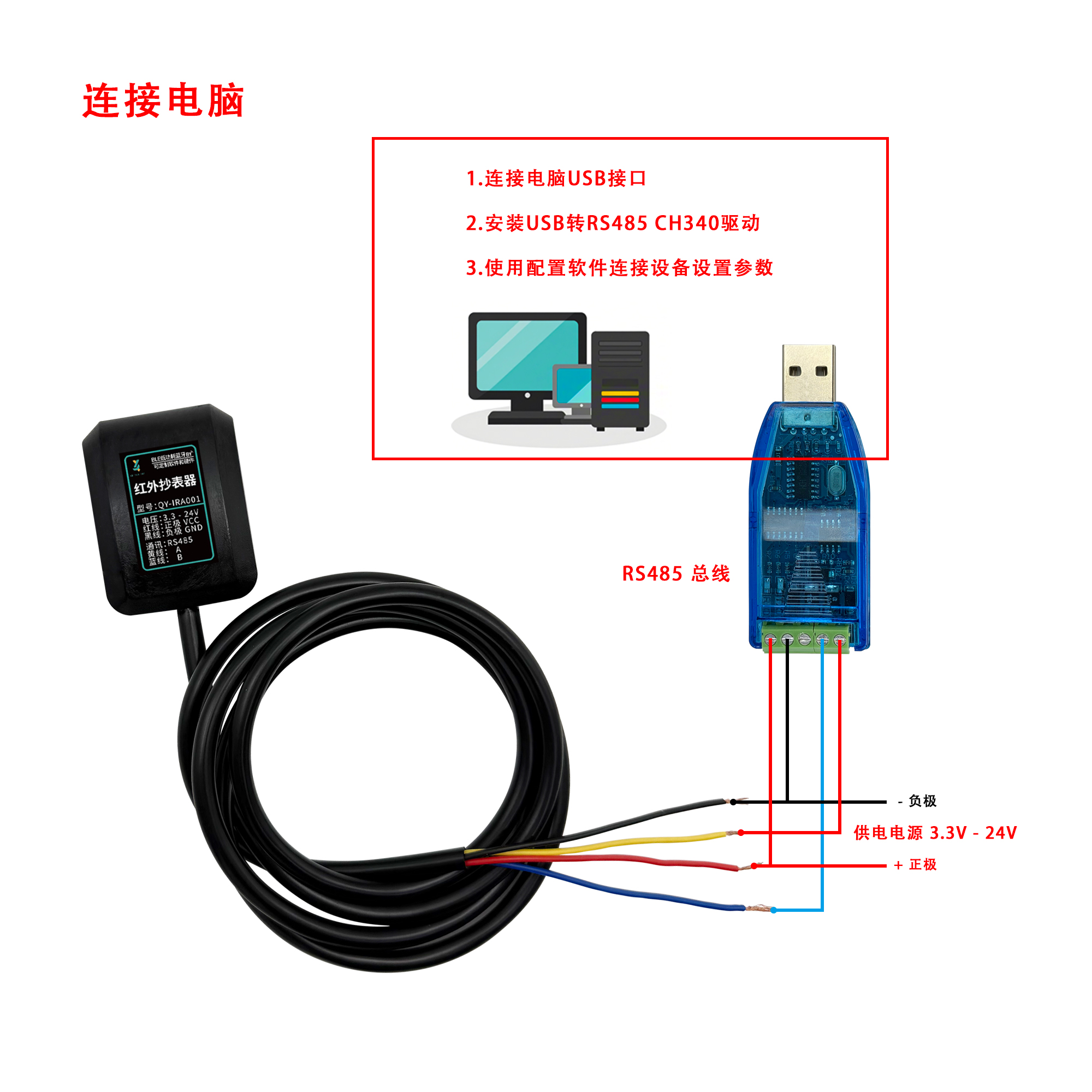

连接电脑接线图
软件手册
软件下载
选择并连接
连接设备
- 先在产品列表找到对应的产品型号
QY-IRA001产品, 双击打开参数设置页面 - 点击
连接设备弹出串口参数连接界面, 串口号按自己的实际情况选择 - 我们设备默认参数, 波特率:
115200, 数据位 8 位, 停止位 1 位, 无校验 - 连接成功后软件会自动读取设备参数、产品编号和版本号, 如果没有自动读取可点击
读设备参数
无法连接设备
如果设备已修改过 RS485 串口参数, 连接软件时必须使用修改后的新串口参数。请同时检查 USB 转 RS485 的 电脑端COM口选择是否正确、A/B 接线和串口是否被其它软件占用, 调试软件和 PLC/网关不要同时作为主站发送数据给设备会存在冲突。
基本参数
设备状态指示灯
可在基本参数页面选择打开或关闭 RUN 指示灯。关闭后设备正常工作时不再闪烁, 但进入配置模式时仍会闪烁提示设备状态。
RS485 串口通讯参数
RS485 的波特率、数据位、停止位、校验位必须与 PLC、网关或电脑端的实际参数一致, 一般情况下推荐使用115200 8 N 1或现场设备要求的标准参数。修改 RS485 参数并重启设备后, 下次连接配置软件也要使用新的参数。
EN 翻转延迟、字符传输延迟
部分设备型号会显示EN 翻转延迟和字符传输延迟参数, 正常情况使用默认参数即可。设置过大或过小都可能造成 RS485 数据收发不完整或乱码, 只有确认现场存在收发方向切换问题时再逐步调整, 可联系我们的技术支持进行指导。
红外通讯参数 (红外抄表器才有此参数)
红外参数只在带红外功能的型号中显示。红外波特率、数据格式必须和仪表一致, 常用为1200 8 E 1。响应超时时间设置太小可能收不到仪表返回数据, 设置过大则会增加单次抄表等待时间; 字符间隔超时用于判断一帧仪表响应是否结束, 一般使用默认值进行调试。
恢复出厂设置
恢复出厂设置
可以在配置软件工具栏点击恢复设置 恢复出厂会清除用户设置的通信参数和抄表任务, 建议操作前先使用导出备份任务表。
工作模式说明
RS485/蓝牙 互相透传
功能介绍
此模式可以把传统 RS485 总线通讯的设备增加 BLE 蓝牙通讯功能。RS485 接收的数据会发送到 BLE 低功耗蓝牙, BLE 低功耗蓝牙接收的数据会发送到 RS485, 数据内容完全是透明互相转发, 支持任意串口通讯协议。
BLE 数据长度提示
由于 BLE 低功耗蓝牙的特性限制, 单次发送有效数据最大244字节设备内部已做512字节自动分包处理, 超过长度的数据需要由上位机或应用程序自行分包发送。连续发送多个数据包时建议保留适当间隔, 避免产生丢包。
串口调试
参数配置完成后, 可以直接用串口调试工具和蓝牙进行通讯测试, 蓝牙直接用我们的小程序柒云蓝牙助手里面的串口调试工具, 进行相互收发数据
RS485/蓝牙 透传到红外抄表
透传型-电脑软件视频教程
功能介绍
此模式可以把 RS485 和 BLE 通讯的数据自动通过38KHz红外载波编码后发送到仪表, 仪表返回的红外数据也会原样转发到 RS485 或 BLE 低功耗蓝牙。常用场景是主站直接使用原始DL/T645、DL/T698.45、CJ/T188协议和仪表进行数据交互。
基本参数
- 在
基本参数页面设置 RS485 串口通讯参数 - 设置红外通讯波特率、数据位、停止位、校验位, 参数必须与仪表一致
- 调整红外收发头位置, 确认主站可以正常收到仪表返回数据
- 点击
保存设置到设备, 按软件提示重启设备
电表/水表/热表 协议调试
参数配置完成后, 可以直接用DLT645/698 或者 CJ/T188工具调试协议, 蓝牙也支持直接用我们的小程序柒云蓝牙助手里面的DLT645/698 或者 CJ/T188工具调试协议
仪表协议转 Modbus RTU
MODBUS型-电脑软件视频教程
功能介绍
此模式可以把仪表数据自动采集到设备内部 Modbus RTU 保持寄存器中。PLC、组态屏或 4G 网关只需要使用 Modbus RTU 指令读取保持寄存器, 不需要自行处理 DL/T645、DL/T698.45 或 CJ/T188 协议。
支持协议
设备支持DL/T645-1997、DL/T645-2007、DL/T698.45-2017、CJ/T188-2004、CJ/T188-2018五类协议。不同协议可以配置在同一张抄表任务表中, 但每条任务的协议、仪表表号、仪表类型、数据标识和数据格式必须相互匹配。
特别注意
我们设备支持设置的协议或数据标识, 不代表所有仪表、电表、水表、热表、都一定允许读取这个数据。使用前请确认仪表实际支持对应规约和数据项读取权限, 表号、红外通讯参数错误都会导致采集失败。
抄表工作模式
纯透传（完全透明传输）
RS485、BLE 低功耗蓝牙传输的数据以完全透明传输方式与红外端仪表进行通讯。适合由上位机自行发送原始仪表协议指令的场景。
单采实时（实时、准确）
红外抄表器平时不采集仪表数据, 只有外部主站设备读取某个 Modbus 抄表数据寄存器时, 才立即从仪表采集一次对应数据, 拿到的数据是电表最新的实时数据
循环采集（快速、高效）
设备按照设置的自动读取电表数据间隔时间循环读取全部抄表任务仪表数据, 主站读取保持寄存器时直接返回最近一次缓存的有效数据, 设备可一次性读取多个连续的 Modbus 寄存器地址，快速获取多个仪表的数据, 读取速度快，适合需要频繁查询的场景。
抄表任务设置
新手操作
第一次使用可以优先使用软件提供的初始化为 DLT645-1997 配置表、初始化为 DLT645-2007 配置表、初始化为 DLT698 配置表、初始化为 CJ/T188-2004 配置表或初始化为 CJ/T188-2018 配置表功能。初始化后输入仪表表号, 删除不需要采集的数据点, 再保存到设备即可。
特别注意
DLT698 协议的智能电表, 表号要改为电表实际的表号进行通讯, DLT698协议电表不支持使用广播地址AAAAAAAAAAAA进行通讯
基本参数
- 设置
Modbus RTU 从站地址, 可设置范围1-254 - 选择
抄表工作模式, 设置自动读取间隔和读取失败自动重试次数 - 选择
抄表 Modbus RTU 数据类型, 支持uint 无符号32位整型和float 32位浮点型 IEEE 754 - 初始化对应协议配置表或手动添加抄表任务, 最多配置 150 个采集数据点
- 点击
保存设置到设备, 等待写入完成后按提示重启设备
手动编辑任务表
手动编辑列表时请先选择仪表类型, 再点击选地址, 软件会自动填入协议、数据标识、数据格式和描述。电表使用12位十六进制仪表表号, CJ/T188 使用14位十六进制仪表表号, 前导0不能省略。
| 参数 | 说明 |
|---|---|
| 仪表表号 | 目标仪表地址, 智能电表为 12 位表号, 水表 热表 CJ/T188 为 14 位表号 |
| 仪表类型 | 电表选择 智能电表, CJ/T188 按实际水表、热量表、燃气表类型选择 |
| 数据格式/小数位 | 用于解析仪表返回数据, 使用选地址自动生成时不建议修改 |
| 数据标识地址 | 需要读取的数据项地址, 建议使用选地址功能选择 |
| 保持寄存器 Modbus RTU 地址 | 每行采集数据自动占用2个连续保持寄存器, 软件会按顺序自动排列地址 |
| 数值倍率 | 对解析结果按倍率换算, 默认值为1, 使用互感器情况下可以设置变比直接得到实际数据 |
| 通讯协议选择 | 选择与仪表实际一致的 DL/T645、DL/T698.45 或 CJ/T188 协议 |
| 0xFE 帧头 | 部分仪表需要增加唤醒帧头, 一般默认开启即可 |
| 描述 | 数据项名称, 方便查看和导出任务表, 表示该项数据的作用 |
导入和导出
可以使用导出备份当前抄表任务。导出为.dgv20格式的文件可以再次导入配置软件进行参数复用; 导出为 Excel 文件只用于查看和整理地址, 或者导出给上位机开发人员查看哪个数据对应哪个 Modbus 寄存器地址。导入新任务会清空当前已有抄表任务列表, 请注意先备份已有配置。
Modbus调试工具查看数据
参数配置完成后, 设备会进行循环抄表, 可以使用我们配套的Modbus调试工具查看实时的抄表数据, 蓝牙也支持直接用我们的小程序柒云蓝牙助手里面的Modbus工具查看抄表数据
默认抄表任务配置表
地址说明
以下是配置软件中各仪表协议初始化功能生成的默认配置表。表内地址为每项 32 位 float 类型采集结果的 Modbus RTU 保持寄存器起始地址, 每项占用2个连续保持寄存器。例如起始地址1000对应寄存器1000-1001, 下一项从1002开始。
DL/T645-2007 默认配置表
| [保持寄存器] Modbus RTU 地址 | 描述 |
|---|---|
| 1000 | (当前) 组合有功总电能(kWh) |
| 1002 | (当前) 组合有功费率 1 电能(kWh)（尖） |
| 1004 | (当前) 组合有功费率 2 电能(kWh)（峰） |
| 1006 | (当前) 组合有功费率 3 电能(kWh)（平） |
| 1008 | (当前) 组合有功费率 4 电能(kWh)（谷） |
| 1010 | (当前) 正向有功总电能(kWh) |
| 1012 | (当前) 正向有功费率 1 电能(kWh)（尖） |
| 1014 | (当前) 正向有功费率 2 电能(kWh)（峰） |
| 1016 | (当前) 正向有功费率 3 电能(kWh)（平） |
| 1018 | (当前) 正向有功费率 4 电能(kWh)（谷） |
| 1020 | (当前) 反向有功总电能(kWh) |
| 1022 | (当前) 反向有功费率 1 电能(kWh)（尖） |
| 1024 | (当前) 反向有功费率 2 电能(kWh)（峰） |
| 1026 | (当前) 反向有功费率 3 电能(kWh)（平） |
| 1028 | (当前) 反向有功费率 4 电能(kWh)（谷） |
| 1030 | (当前) 组合无功 1 总电能(kvarh) |
| 1032 | (当前) 组合无功 1 费率 1 电能(kvarh) |
| 1034 | (当前) 组合无功 1 费率 2 电能(kvarh) |
| 1036 | (当前) 组合无功 1 费率 3 电能(kvarh) |
| 1038 | (当前) 组合无功 1 费率 4 电能(kvarh) |
| 1040 | (当前) 组合无功 2 总电能(kvarh) |
| 1042 | (当前) 组合无功 2 费率 1 电能(kvarh) |
| 1044 | (当前) 组合无功 2 费率 2 电能(kvarh) |
| 1046 | (当前) 组合无功 2 费率 3 电能(kvarh) |
| 1048 | (当前) 组合无功 2 费率 4 电能(kvarh) |
| 1050 | (上 1 结算日) 组合有功总电能 (kWh) |
| 1052 | (上 1 结算日) 组合有功费率 1 电能 (kWh) |
| 1054 | (上 1 结算日) 组合有功费率 2 电能 (kWh) |
| 1056 | (上 1 结算日) 组合有功费率 3 电能 (kWh) |
| 1058 | (上 1 结算日) 组合有功费率 4 电能 (kWh) |
| 1060 | (上 1 结算日) 正向有功总电能 (kWh) |
| 1062 | (上 1 结算日) 正向有功费率 1 电能 (kWh) |
| 1064 | (上 1 结算日) 正向有功费率 2 电能 (kWh) |
| 1066 | (上 1 结算日) 正向有功费率 3 电能 (kWh) |
| 1068 | (上 1 结算日) 正向有功费率 4 电能 (kWh) |
| 1070 | (上 1 结算日) 反向有功总电能 (kWh) |
| 1072 | (上 1 结算日) 反向有功费率 1 电能 (kWh) |
| 1074 | (上 1 结算日) 反向有功费率 2 电能 (kWh) |
| 1076 | (上 1 结算日) 反向有功费率 3 电能 (kWh) |
| 1078 | (上 1 结算日) 反向有功费率 4 电能 (kWh) |
| 1080 | (上 1 结算日) 组合无功 1 总电能 (kWh) |
| 1082 | (上 1 结算日) 组合无功 1 费率 1 电能 (kWh) |
| 1084 | (上 1 结算日) 组合无功 1 费率 2 电能 (kWh) |
| 1086 | (上 1 结算日) 组合无功 1 费率 3 电能 (kWh) |
| 1088 | (上 1 结算日) 组合无功 1 费率 4 电能 (kWh) |
| 1090 | (上 1 结算日) 组合无功 2 总电能 (kWh) |
| 1092 | (上 1 结算日) 组合无功 2 费率 1 电能 (kWh) |
| 1094 | (上 1 结算日) 组合无功 2 费率 2 电能 (kWh) |
| 1096 | (上 1 结算日) 组合无功 2 费率 3 电能 (kWh) |
| 1098 | (上 1 结算日) 组合无功 2 费率 4 电能 (kWh) |
| 1100 | A 相电压 (V) |
| 1102 | B 相电压 (V) |
| 1104 | C 相电压 (V) |
| 1106 | A 相电流 (A) |
| 1108 | B 相电流 (A) |
| 1110 | C 相电流 (A) |
| 1112 | 瞬时总有功功率 (kW) |
| 1114 | 瞬时 A 有功功率 (kW) |
| 1116 | 瞬时 B 有功功率 (kW) |
| 1118 | 瞬时 C 有功功率 (kW) |
| 1120 | 瞬时总无功功率 (kvar) |
| 1122 | 瞬时 A 无功功率 (kvar) |
| 1124 | 瞬时 B 无功功率 (kvar) |
| 1126 | 瞬时 C 无功功率 (kvar) |
| 1128 | 瞬时总视在功率 (kVA) |
| 1130 | 瞬时 A 视在功率 (kVA) |
| 1132 | 瞬时 B 视在功率 (kVA) |
| 1134 | 瞬时 C 视在功率 (kVA) |
| 1136 | 总功率因数 |
| 1138 | A 功率因数 |
| 1140 | B 功率因数 |
| 1142 | C 功率因数 |
| 1144 | 电网频率 (Hz) |
| 1146 | 当前有功需量 (kW) |
| 1148 | 当前无功需量 (kvar) |
| 1150 | (当前)正向有功总最大需量及发生时间 |
| 1152 | (上 1 结算日)正向有功总最大需量及发生时间 |
| 1154 | (当前) 第一象限无功总电能(kvarh) |
| 1156 | (当前) 第二象限无功总电能(kvarh) |
| 1158 | (当前) 第三象限无功总电能(kvarh) |
| 1160 | (当前) 第四象限无功总电能(kvarh) |
| 1162 | 日期及星期(其中0代表星期天) |
| 1164 | 时间 |
DL/T645-1997 默认配置表
| [保持寄存器] Modbus RTU 地址 | 描述 |
|---|---|
| 1000 | (当前) 正向有功总电能 (kWh) |
| 1002 | (当前) 正向有功费率 1 电能 (kWh) |
| 1004 | (当前) 正向有功费率 2 电能 (kWh) |
| 1006 | (当前) 正向有功费率 3 电能 (kWh) |
| 1008 | (当前) 正向有功费率 4 电能 (kWh) |
| 1010 | (当前) 反向有功总电能 (kWh) |
| 1012 | (当前) 反向有功费率 1 电能 (kWh) |
| 1014 | (当前) 反向有功费率 2 电能 (kWh) |
| 1016 | (当前) 反向有功费率 3 电能 (kWh) |
| 1018 | (当前) 反向有功费率 4 电能 (kWh) |
| 1020 | (当前) 正向无功总电能 (kvarh) |
| 1022 | (当前) 正向无功费率 1 电能 (kvarh) |
| 1024 | (当前) 正向无功费率 2 电能 (kvarh) |
| 1026 | (当前) 正向无功费率 3 电能 (kvarh) |
| 1028 | (当前) 正向无功费率 4 电能 (kvarh) |
| 1030 | (当前) 反向无功总电能 (kvarh) |
| 1032 | (当前) 反向无功费率 1 电能 (kvarh) |
| 1034 | (当前) 反向无功费率 2 电能 (kvarh) |
| 1036 | (当前) 反向无功费率 3 电能 (kvarh) |
| 1038 | (当前) 反向无功费率 4 电能 (kvarh) |
| 1040 | (上 1 结算日) 正向有功总电能 (kWh) |
| 1042 | (上 1 结算日) 正向有功费率 1 电能 (kWh) |
| 1044 | (上 1 结算日) 正向有功费率 2 电能 (kWh) |
| 1046 | (上 1 结算日) 正向有功费率 3 电能 (kWh) |
| 1048 | (上 1 结算日) 正向有功费率 4 电能 (kWh) |
| 1050 | (上 1 结算日) 反向有功总电能 (kWh) |
| 1052 | (上 1 结算日) 反向有功费率 1 电能 (kWh) |
| 1054 | (上 1 结算日) 反向有功费率 2 电能 (kWh) |
| 1056 | (上 1 结算日) 反向有功费率 3 电能 (kWh) |
| 1058 | (上 1 结算日) 反向有功费率 4 电能 (kWh) |
| 1060 | (上 1 结算日) 正向无功总电能 (kvarh) |
| 1062 | (上 1 结算日) 正向无功费率 1 电能 (kvarh) |
| 1064 | (上 1 结算日) 正向无功费率 2 电能 (kvarh) |
| 1066 | (上 1 结算日) 正向无功费率 3 电能 (kvarh) |
| 1068 | (上 1 结算日) 正向无功费率 4 电能 (kvarh) |
| 1070 | (上 1 结算日) 反向无功总电能 (kvarh) |
| 1072 | (上 1 结算日) 反向无功费率 1 电能 (kvarh) |
| 1074 | (上 1 结算日) 反向无功费率 2 电能 (kvarh) |
| 1076 | (上 1 结算日) 反向无功费率 3 电能 (kvarh) |
| 1078 | (上 1 结算日) 反向无功费率 4 电能 (kvarh) |
| 1080 | A 相电压 (V) |
| 1082 | B 相电压 (V) |
| 1084 | C 相电压 (V) |
| 1086 | A 相电流 (A) |
| 1088 | B 相电流 (A) |
| 1090 | C 相电流 (A) |
| 1092 | 瞬时有功功率 (kW) |
| 1094 | A 相有功功率 (kW) |
| 1096 | B 相有功功率 (kW) |
| 1098 | C 相有功功率 (kW) |
| 1100 | 瞬时无功功率 (kvarh) |
| 1102 | A 相无功功率 (kvarh) |
| 1104 | B 相无功功率 (kvarh) |
| 1106 | C 相无功功率 (kvarh) |
| 1108 | 总功率因数 |
| 1110 | A 相功率因数 |
| 1112 | B 相功率因数 |
| 1114 | C 相功率因数 |
| 1116 | (当前) 第一象限无功总电能 (kvarh) |
| 1118 | (当前) 第二象限无功总电能 (kvarh) |
| 1120 | (当前) 第三象限无功总电能 (kvarh) |
| 1122 | (当前) 第四象限无功总电能 (kvarh) |
| 1124 | 日期及周次 |
| 1126 | 时间 |
DL/T698.45-2017 默认配置表
| [保持寄存器] Modbus RTU 地址 | 描述 |
|---|---|
| 1000 | 组合正向有功总电能(kwh) |
| 1002 | 组合有功费率 1 电能(kWh)（尖） |
| 1004 | 组合有功费率 2 电能(kWh)（峰） |
| 1006 | 组合有功费率 3 电能(kWh)（平） |
| 1008 | 组合有功费率 4 电能(kWh)（谷） |
| 1010 | 当前正向有功总电能(kwh) |
| 1012 | 正向有功费率 1 电能(kWh)（尖） |
| 1014 | 正向有功费率 2 电能(kWh)（峰） |
| 1016 | 正向有功费率 3 电能(kWh)（平） |
| 1018 | 正向有功费率 4 电能(kWh)（谷） |
| 1020 | 当前反向有功总电能(kwh) |
| 1022 | 反向有功费率 1 电能(kWh)（尖） |
| 1024 | 反向有功费率 2 电能(kWh)（峰） |
| 1026 | 反向有功费率 3 电能(kWh)（平） |
| 1028 | 反向有功费率 4 电能(kWh)（谷） |
| 1030 | 正向组合无功1总电能(kvarh) |
| 1032 | 正向组合无功1 费率 1 电能(kvarh)（尖） |
| 1034 | 正向组合无功1 费率 2 电能(kvarh)（峰） |
| 1036 | 正向组合无功1 费率 3 电能(kvarh)（平） |
| 1038 | 正向组合无功1 费率 4 电能(kvarh)（谷） |
| 1040 | 反向组合无功2总电能(kvarh) |
| 1042 | 反向组合无功2 费率 1 电能(kvarh)（尖） |
| 1044 | 反向组合无功2 费率 2 电能(kvarh)（峰） |
| 1046 | 反向组合无功2 费率 3 电能(kvarh)（平） |
| 1048 | 反向组合无功2 费率 4 电能(kvarh)谷） |
| 1050 | 无功第1象限总电能(kvarh) |
| 1052 | 无功第2象限总电能(kvarh) |
| 1054 | 无功第3象限总电能(kvarh) |
| 1056 | 无功第4象限总电能(kvarh) |
CJ/T188-2004 默认配置表
| [保持寄存器] Modbus RTU 地址 | 描述 |
|---|---|
| 1000 | 计量数据1.当前累积流量 |
| 1002 | 计量数据1.结算日累积流量 |
| 1004 | 计量数据1.实时时间-时分秒 |
| 1006 | 计量数据1.实时时间-年月日 |
| 1008 | 历史计量数据.上1月结算日累积流量 |
| 1010 | 历史计量数据.上2月结算日累积流量 |
| 1012 | 历史计量数据.上3月结算日累积流量 |
| 1014 | 历史计量数据.上4月结算日累积流量 |
| 1016 | 历史计量数据.上5月结算日累积流量 |
| 1018 | 历史计量数据.上6月结算日累积流量 |
| 1020 | 历史计量数据.上7月结算日累积流量 |
| 1022 | 历史计量数据.上8月结算日累积流量 |
| 1024 | 历史计量数据.上9月结算日累积流量 |
| 1026 | 历史计量数据.上10月结算日累积流量 |
| 1028 | 历史计量数据.上11月结算日累积流量 |
| 1030 | 历史计量数据.上12月结算日累积流量 |
CJ/T188-2018 默认配置表
| [保持寄存器] Modbus RTU 地址 | 描述 |
|---|---|
| 1000 | 计量数据1.当前累积流量 |
| 1002 | 计量数据1.结算日累积流量 |
| 1004 | 计量数据1.实时时间-时分秒 |
| 1006 | 计量数据1.实时时间-年月日 |
| 1008 | 计量数据2.当前累积流量 |
| 1010 | 计量数据2.结算日累积流量 |
| 1012 | 计量数据2.瞬时流量 |
| 1014 | 计量数据2.温度 |
| 1016 | 计量数据2.压力 |
| 1018 | 计量数据2.累积工作时间 |
| 1020 | 计量数据2.实时时间-时分秒 |
| 1022 | 计量数据2.实时时间-年月日 |
| 1024 | 历史计量数据1.上1月结算日累积流量 |
| 1026 | 历史计量数据1.上2月结算日累积流量 |
| 1028 | 历史计量数据1.上3月结算日累积流量 |
| 1030 | 历史计量数据1.上4月结算日累积流量 |
| 1032 | 历史计量数据1.上5月结算日累积流量 |
| 1034 | 历史计量数据1.上6月结算日累积流量 |
| 1036 | 历史计量数据1.上7月结算日累积流量 |
| 1038 | 历史计量数据1.上8月结算日累积流量 |
| 1040 | 历史计量数据1.上9月结算日累积流量 |
| 1042 | 历史计量数据1.上10月结算日累积流量 |
| 1044 | 历史计量数据1.上11月结算日累积流量 |
| 1046 | 历史计量数据1.上12月结算日累积流量 |
采集结果数据说明
Modbus 保持寄存器
每条抄表任务的结果占用2个连续的 16 位 Modbus 保持寄存器, 高 16 位在前、低 16 位在后。例如第 1 行起始地址设置为1000, 第 1 行结果使用1000-1001, 第 2 行结果使用1002-1003, 后续任务按顺序连续排列。
数据类型
选择uint时设备保存协议原始标度整数, 需要根据数据格式和数值倍率换算实际单位。选择float时设备保存 IEEE 754 单精度浮点数, PLC 或组态软件可以按 32 位浮点数直接显示。
数据有效性
红外通讯超时、响应帧错误、仪表表号不一致、数据标识不一致或数值超出范围时, 本次采集不会覆盖上一次有效数据。排查数据不更新时请检查抄表周期、仪表通讯状态和红外安装位置。
Modbus RTU 协议
本产品支持标准 Modbus RTU 从站协议, 支持功能码03读取保持寄存器、06写单个保持寄存器、16写多个保持寄存器。可使用 PLC、组态软件、4G 网关或 Modbus Poll 进行通讯调试, 日常参数设置建议使用配套上位机软件。
蓝牙的使用
BLE低功耗蓝牙
设备使用的是 BLE 低功耗蓝牙通讯, 不支持经典蓝牙。Windows 10、Windows 11 系统需要电脑支持低功耗蓝牙硬件功能才能通讯。
通讯提示
BLE 蓝牙单次有效数据最大244字节, 超过长度需要分包发送; 长时间空闲时建议由应用程序发送心跳或业务指令维持连接可用性; 超时不通讯模块会主动断开蓝牙连接。
在线蓝牙调试
网页浏览器
如果浏览器和电脑支持蓝牙连接功能, 可以直接在网页上连接蓝牙设备进行命令调试。
建议使用谷歌浏览器或其它 Chromium 内核浏览器进行调试, 其它浏览器没有完整测试, 具体兼容性可自行尝试。
微信小程序调试
连接设备
- 使用 微信扫一扫 上面的小程序码, 或搜索打开小程序
- 根据当前购买的产品, 选择对应的产品型号
QY-IRA001 - 进入蓝牙搜索界面, 此时弹出申请使用
蓝牙的权限 - 同意后此时会自动搜索设备, 找到蓝牙名称
BT_开头的进行连接
参数配置界面
连接设备成功后进入如下界面, 之后点击读取参数, 按实际设备工作参数进行修改保存
透传型-视频教程
透传型-小程序视频教程
MODBUS型-视频教程
MODBUS型-小程序视频教程
常见问题
无法连接配置软件

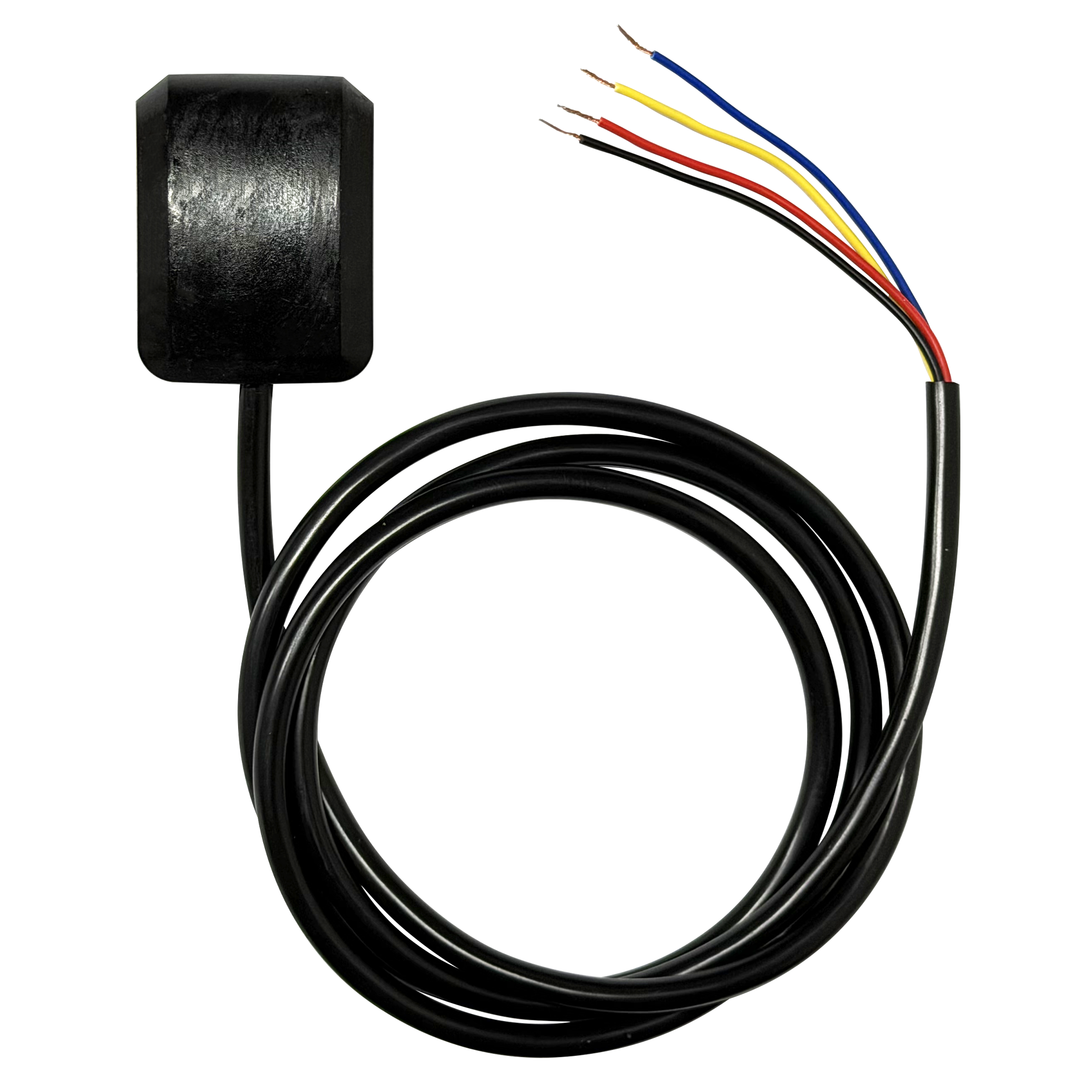

- 检查红线、黑线供电是否正常, RS485 黄线 A、蓝线 B 是否接反
- 检查 USB 转 RS485 对应的 COM 口是否正确, 串口是否被其它软件占用
- 新设备使用默认
115200 8 N 1连接, 已修改过参数的设备必须使用新的参数连接 - 可以断开总线其它主站, 缩短线缆后单独连接设备测试
- 仍无法连接时请使用微信小程序连接设备执行恢复出厂操作, 再使用默认参数连接
Modbus 能通讯但无法采集仪表数据
- 确认当前产品型号支持
仪表协议转 Modbus RTU功能, 并选择单采实时或循环采集模式 - 确认读取的是抄表结果保持寄存器地址, 每条数据需要读取
2个寄存器 - 检查仪表协议、仪表表号、仪表类型、数据标识和红外通讯参数
- 检查红外收发头是否对准仪表窗口, 必要时缩短距离并适当增加响应超时时间
红外抄表不稳定或无响应
- 调整红外收发头位置, 避免环境强光干扰
- 检查红外波特率、数据位、停止位、校验位是否和仪表一致
- 检查仪表表号前导
0是否完整, CJ/T188 和电表的表号长度不能混用 - 某些仪表需要开启
0xFE 帧头, 请按实际仪表要求测试
RS485 数据乱码、丢帧或偶发超时
- 检查通讯双方波特率、数据位、停止位、校验位是否完全一致
- 检查是否采用手拉手总线布线, 终端电阻是否只安装在总线两端
- 降低波特率、缩短线缆测试, 排查现场干扰和信号反射问题
- EN 翻转延迟、字符传输延迟一般保持默认, 不建议随意修改
